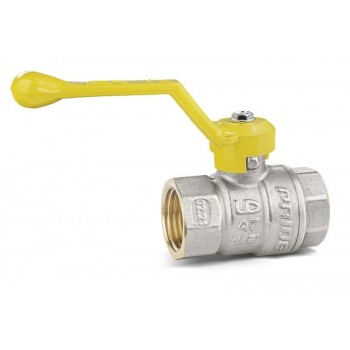

Ручка рычаг, резьба внутренняя – внутренняя
Кран шаровый муфтовый полнопроходной латунный по ГОСТ 21345-2005 предназначен для установки в качестве запорной арматуры на трубопроводах газовых систем.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики:
• Номинальное давление: 4,0 МПа;
• Материал корпуса: латунь ЛС59-1 по ГОСТ 15527-2004 или ЛЦ40С по ГОСТ 17711-93;.
• Температура рабочей среды: -60 ... + 50 °С;
• Тип прохода: полный.
• Срок службы 10 лет
• Средний ресурс: 10000 циклов
В соответствии с ГОСТ 12.2.063-2015, арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр (СП 73.13330.2016)
Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое. Эксплуатация изделия в промежуточном положении строго запрещена.
При монтаже кранов необходимо произвести осмотр поверхности резьбы крана и ответной части трубопровода. На резьбе не должно быть забоин, вмятин и заусенцев, препятствующих навинчиванию крана. При навинчивании крана недопустимо использование нестандартного инструмента.
После монтажа система должна быть подвергнута испытанию статическим давлением в 1,5 раза превышающим расчетное рабочее давление в системе, но не менее 6 бар. Испытания проводятся в соответствии с указаниями СП 73.13330.2016.
В качестве уплотнительного материала соединения крана с трубопроводом должны применяться специальные герметизирующие материалы.
Для исключения выгорания уплотнительных деталей, сварочные работы на трубопроводе производить с обеспечением мер, исключающих нагрев крана
- Продукция в наличии на складе в Челябинске
- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры : фланцы, задвижки, затворы, клапана, краны, вентиля.
Рабочая среда
природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды
Тип соединения
резьба внутренняя-внутренняя
Страна-производитель
Россия
Номинальный диаметр DN
50
Номинальное давление PN,МПа
25 (2,5)
Максимальная температура рабочей среды, С°
80
Строительная длина L, мм
98,5 мм
Материал уплотнения
фторопласт
Средний ресурс, циклов
10000
Номинальный диаметр резьбы
G 2
