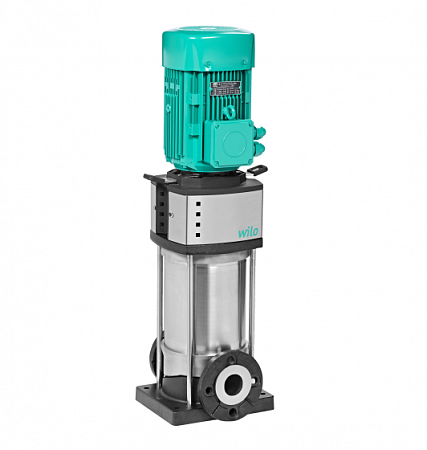

Wilo-Helix V
Тип
Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
Применение
Водоснабжение и повышение давления
Промышленные циркуляционные установки
Технологическая вода
Закрытые контуры охлаждения
Установки пожаротушения
Моечные установки
Ирригации
Обозначение
Пример: Helix V 2202/2-1/16/E/X/KS/../400-50
Helix V Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении
22 Расход в м3 /ч
02 Количество рабочих колес
2 Количество обточенных рабочих колес (опционально)
1 Материал изготовления насоса
1 = корпус насоса 1.4301 (AISI 304) гидравлическая часть 1.4307 (AISI 304L)
2 = корпус насоса 1.4409 (AISI 316L) гидравлическая часть 1.4404 (AISI 316L)
3 = корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлическая часть 1.4307 (AISI 304L)
4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L) (только Helix VE 22.. и выше)
16 Максимальное рабочее давление в бар 16 = 16 бар (фланец PN 16) 25 = 25 бар (фланец PN 25) 30 = 30 бар (фланец PN 40)
E Вид уплотнения
E = EPDM
V = FKM
X Специальная версия «X-Care»
K Скользящее торцовое уплотнение в виде картриджа
S Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса. .. опционально 400
Подсоединяемое напряжение в В 50 Частота в Гц
Особенности/преимущества продукции
Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
Корпус насоса, оптимизированный по расходу и NPSH
Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)
Технические характеристики
Минимальный индекс эффективности (MEI) ≥ 0,7
Электроподключение: 3~400 В (±10 %), 50 Гц ≤ 4 кВт 230 В/ 400 В; Δ/Y > 4 кВт 400 В/ 690 В; Δ/Y
Диапазон температуры перекачиваемых жидкостей:
Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
Макс. рабочее давление: 16/25/30 бар
Степень защиты: IP 55
Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
Доступные модели: Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
