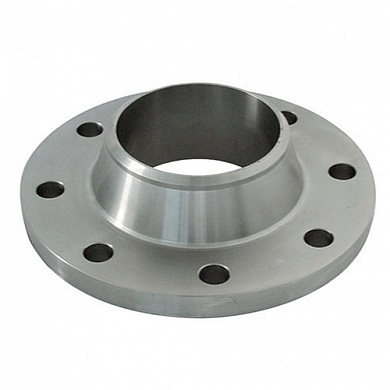

Фланец воротниковый Ду 15 Ру 16 ГОСТ 33259-2015

В наличии
Фланец воротниковый ГОСТ 33259-2015 обеспечивает высокую герметичность и прочность соединения. Свое название этот вид изделия получил по причине того, что одной из своих плоскостей приварен к трубопроводу. Каждое фланцевое соединение имеет два способа присоединения: фланец с фланцем корпуса оборудования и фланец с фланцем. По первому способу происходит присоединение системы трубопроводов к различному оборудованию: задвижка, кран шаровый, вентиль, пожарный гидрант, обратный клапан, затвор поворотный,  по второму способу соединяются между собой трубы всей системы трубопроводов.

Эскиз воротникового фланца Medeks сталь 20 ГОСТ 33259-15

Предлагаем также фланцы из марки стали 20, 09Г2С, 12Х18Н10Т.

- Продукция в наличии на складе в Челябинске
- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры :  задвижки, краны шаровые, вентиля, пожарные гидранты, обратные клапана, затворы поворотные.

- Для выставления счета направляйте заявку с реквизитами на почту: santeh-tranzit@mail.ru или позвоните по телефонам +7 (351) 778-60-69, +7 (351) 778-60-74.
Фланец стальной приварной воротниковый ГОСТ 33259-2015– это диск со специальными симметричными отверстиями, предназначенными для таких крепежных элементов, как болты или шпильки. Их главной отличительной чертой выступает наличие аксиально симметричного выступа в виде усеченного конуса, "воротника". Это и объясняет название таких деталей.
Фланец надежно и герметично соединяет все части трубопровода, которые имеют высокое давление. Среди преимуществ воротниковых фланцев:
- возможность провести разрыв соединения для демонтажа части трубопровода без резки трубы;
- возможность приваривания фланца к стыку трубы, в других случаях, как например, у плоских фланцев, на трубу насаживаются элементы.

Температура применения фланцев, изготовленных из стали марки 20 – от - 40С до + 425С; 09Г2С – от минус 70С  до плюс 350С.

Предлагаем также фланцы из марки стали 20, 09Г2С, 12Х18Н10Т.

- Продукция в наличии на складе в Челябинске
- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры :  задвижки, краны шаровые, вентиля, пожарные гидранты, обратные клапана, затворы поворотные.
- Для выставления счета направляйте заявку с реквизитами на почту: santeh-tranzit@mail.ru или позвоните по телефонам +7 (351) 778-60-69, +7 (351) 778-60-74.
Сопутствующие товары
прокладка, болты, гайки, кран фланцевый, задвижка
Количество в упаковке
1
Вес
0,6 кг
Рабочая среда
вода, пар
Материал корпуса
сталь 20
Единица измерения
шт
Номинальный диаметр DN
15
Номинальное давление PN,МПа
16 (1,6)
Максимальная температура рабочей среды, С°
350
Срок службы, лет
10
Внешний диаметр, мм
95 мм
Толщина, мм
14 мм
Количество отверстий, шт.
4
Внутренний диаметр, мм
12 мм
Межцентровое расстояние
65 мм
Межосевой диаметр, мм
65 мм
Диаметр выступа, мм
47 мм
Высота выступа, мм
2 мм
Высота воротника, мм.
21 мм
Диаметр воротника, мм.
19 мм
Диаметр основания воротника, мм.
30 мм
Соответствие ГОСТ
12821-80 / 33259-2015
Диаметр отверстий, мм
14 мм
