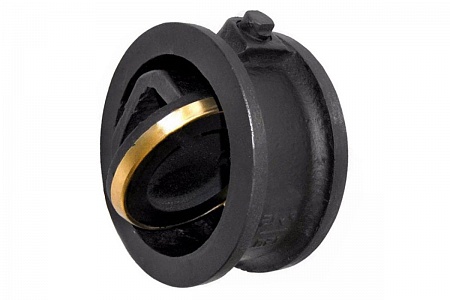

Клапан обратный 19ч21(01)бр 80
В наличии
864 руб.
Клапан обратный поворотный однодисковый чугунный применяется для предотвращения обратного потока среды в трубопроводах.
При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.
Рабочее положение:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки бала параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода.
Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
- Продукция в наличии на складе в Челябинске
- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры: задвижки, краны шаровые, фланцы, фильтра, отводы, переходы, тройники, фитинги и метизы.
- Для выставления счета направляйте заявку с реквизитами на почту: santeh-tranzit@mail.ru или позвоните по телефонам +7 (351) 778-60-69, +7 (351) 778-60-74
При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.
Рабочее положение:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки бала параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода.
Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
- Продукция в наличии на складе в Челябинске
- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры: задвижки, краны шаровые, фланцы, фильтра, отводы, переходы, тройники, фитинги и метизы.
- Для выставления счета направляйте заявку с реквизитами на почту: santeh-tranzit@mail.ru или позвоните по телефонам +7 (351) 778-60-69, +7 (351) 778-60-74
Сопутствующие товары
фланец, шпилька, гайки , прокладка
Вес
4,1 кг
Рабочая среда
вода
Материал корпуса
чугун
Тип соединения
межфланцевый
Единица измерения
шт
Номинальный диаметр DN
80
Номинальное давление PN,МПа
16 (1,6)
Максимальная температура рабочей среды, С°
225
Строительная длина L, мм
70
Срок службы, лет
5
Материал уплотнения
латунь
Материал диска
чугун
Материал оси
Сталь 20х13
