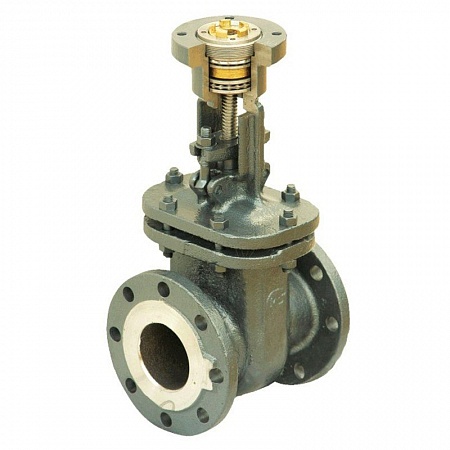

Задвижка 30с941нж под электропривод Ду 100 Ру 16

В процессе эксплуатации, пусконаладочных работ не допускается использовать задвижку 30с941нж в качестве регулирующего (дросселирующего) устройства.

Максимальная температура рабочей среды составляет 425 градусов Цельсия, класс герметичности А (протечка не допускается).
Присоединение к трубопроводу - фланцевое. Фланцы корпуса по ГОСТ 12819- 80 на PN 1.6 МПа (16 кгс/см2). Ответные фланцы по ГОСТ 33259-2015 (12820-80) и ГОСТ 12821- 80 на PN 1.6 МПа (16 кгс/см2).
Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80 исполнение
Принцип работы:
Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Для удобства обслуживания и осмотра, а также для обеспечения наилучшего промывания грязи из под клина задвижки при закрытии – следует устанавливать задвижки в следующих рабочих положениях:
• вертикальном - на горизонтальных и наклонных трубах;
• горизонтальном - только на вертикальных трубах

Климатическое исполнение У1 (ГОСТ 15150-69).

Материалы основных деталей задвижки:

Корпус, крышка - сталь 35Л;
Уплотнительные поверхности затвора - нержавеющая сталь;
Клин — сталь 20X13.

- Продукция в наличии на складе в Челябинске

- Также компания Арма предлагает широкий ассортимент другой трубопроводной арматуры: фланцы, задвижки, затворы, клапана, краны, вентиля.

- Для выставления счета направляйте заявку с реквизитами на почту: santeh-tranzit@mail.ru или позвоните по телефонам +7 (351) 778-60-69, +7 (351) 778-60-74.
